Плавающий шаровой клапан с металлическим седлом
В плавающем шаровом кране с металлическим седлом седло выполнено из металла, а шар плавающего типа. Мы можем поставлять как шаровые краны в сборе, так и детали шаровых кранов.
- Размер порта :
- 1/2"-2"(Ду15-Ду50)
- Давление :
- PN16-PN100(CL150-900)
- Состав :
- Плавающий тип
- Середина :
- частицы, такие как суспензия, пылевидный уголь, зола и другая среда
- Температура :
- -29℃~425℃
- Материал корпуса :
- А105, Ф304, Ф316 Нержавеющая сталь
- Связь :
- Фланцевый конец
- Особенность :
- Металлическое сиденье, 2 шт.
Плавающий шаровой клапан с металлическим седлом
JXON является профессиональным производителем шаровых кранов, специализирующимся на шаровых кранах с металлическим седлом. Их можно разделить на плавающие шаровые краны с металлическим седлом и шаровые краны с цапфой с металлическим седлом.
Конструкция с металлическим седлом, также известная как герметичная конструкция «металл по металлу», полностью состоит из металлических материалов для компонентов уплотнения, включая шар и два седла.
За исключением отличия материала седла от мягкого уплотнения, на седле имеются пружины или тарельчатые пружины, предотвращающие прилипание шара к металлическому седлу. Кроме того, нам необходимо нанести твердое покрытие как на шар, так и на седла, чтобы уменьшить износ.
В плавающих шаровых кранах с металлическим седлом шар удерживается на месте только штоком. Поэтому при прохождении среды шар может слегка сместиться и плотно прилегать к седлу выпускного клапана.
Стандартные спецификации на проектирование и производство плавающих шаровых кранов с металлическим седлом
| Номинальный диаметр | NPS1/2"-2" (Ду15-Ду50) |
| Номинальное давление | 150–600 фунтов |
| Стандарт производителя | АСМЭ Б16.34 API 608 API 6D |
| Длина конструкции | АСМЭ Б16.10 |
| Фланец | АСМЭ Б16.5 |
| Стандарт проверки | API 598 |
| Материал корпуса клапана | WCB, WCA, WCC, WC5, WC6, WC9, LCB А105, Ф304, Ф316, Ф51, 2205 CF3, CF8, CF3M, CF8M |
| Уплотнительный материал | Твердое хромирование, Спрей Ни60, наложение STL(Стеллит) Spary WC (карбид вольфрама) |

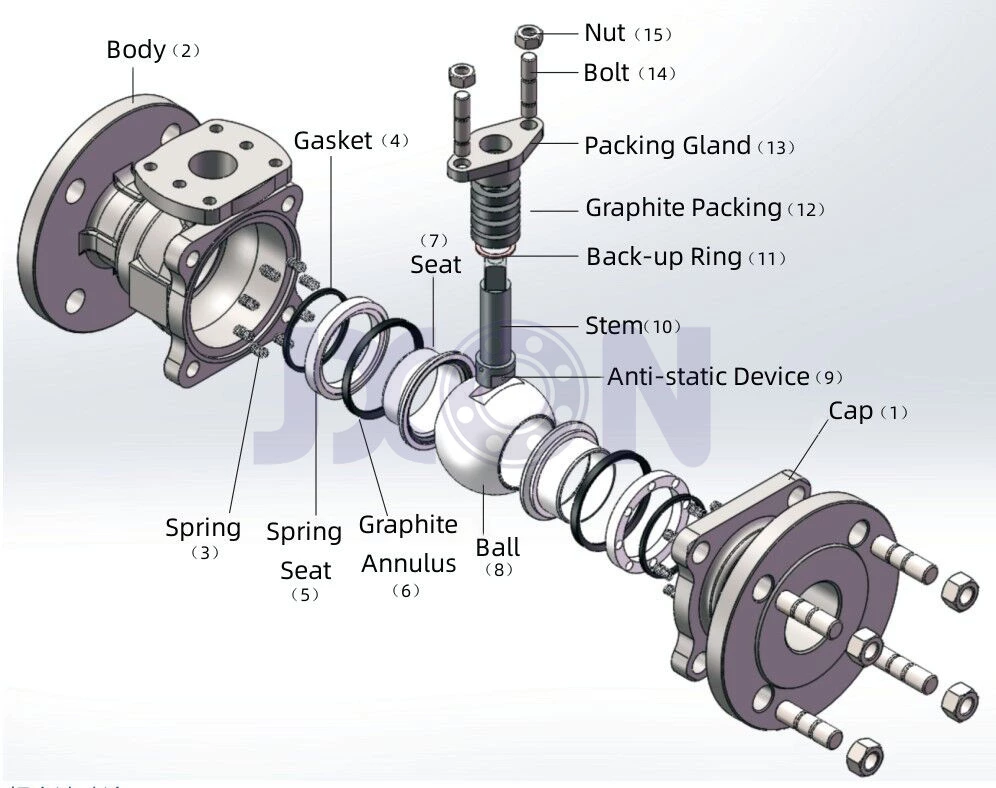

Материалы деталей плавающего шарового крана с металлическим седлом
| Нет. | Название детали | Серия из углеродистой стали | Серия из нержавеющей стали | Серия низкотемпературной стали |
| 1 | Кепка (阀盖) | А105 | Ф304/Ф316 | ЛФ2/Ф304/Ф316 |
| 2 | Корпус клапана (阀体) | А105 | Ф304/Ф316 | ЛФ2/Ф304/Ф316 |
| 3 | Весна (弹簧) | 304, 316Л, 17-7ПХ, Х-750, 60Си2МнА | 304, 316Л, 17-7ПХ, Х-750, 60Си2МнА | 304, 316Л, 17-7ПХ, Х-750, 60Си2МнА |
| 4 | Уплотнительное кольцо (фото O型圈垫) | Силикон | Силикон | Силикон |
| 5 | Пружинное сиденье (弹簧座) | А105, 304 | 304/316 | 304/316 |
| 6 | Графитовое кольцо (石墨环) | Графит+304/316 | Графит+304/316 | Графит+304/316 |
| 7 | Сиденье (阀座) | А105, 304 | 304/316 | 304/316 |
| 8 | Мяч (球体) | A105+HCr/ЕПС | А182 Ф304/Ф316 | А182 Ф304 |
| 9 | Антистатическое устройство | Нержавеющая сталь+Пружина | Нержавеющая сталь+Пружина | Нержавеющая сталь+Пружина |
| （防静电装置） | ||||
| 10 | Стебель (阀杆) | А182 Ф6а | А182 Ф304/Ф316 | А182 Ф6а |
| 11 | Резервное кольцо (填料垫) | 304/316/Медь | 304/316/Медь | 304/316/Медь |
| 12 | Графитовая набивка (石墨填料) | Графит | Графит | Графит |
| 13 | Сальниковая набивка (填料压盖) | А105 | Ф304/Ф316 | ЛФ2/Ф304/Ф316 |
| 14 | Болт (螺柱) | А193 Б7 | А193 Б8/Б8М | А320 Л7 |
| 15 | Гайка (螺母) | А194 2Н | А194 8/8М | А194 7 |
Основные эксплуатационные характеристики плавающего шарового крана с металлическим седлом
| Номинальный диаметр (CL) | CL150 | CL300 | CL600 | CL900 | |
| Испытательное давление | Сила тела | 3,0 МПа | 7,5 МПа | 15,0 МПа | 22,5 МПа |
| Уплотнение высокого давления (вода) | 2,2 МПа | 5,5 МПа | 11,0 МПа | 33,0 МПа | |
| Уплотнение низкого давления (воздух) | 0,6 МПа | 0,6 МПа | 0,6 МПа | 0,6 МПа | |
| Подходящая температура | -29℃~425℃ | ||||
| СМИ | Воздух, пар, вода, масло, кислота, щелочь, соль и т. д. (среда без чрезмерных примесей частиц). | ||||
| Режим вождения | Ручка, червячная передача, электрический привод, пневматический привод, гидравлический привод | ||||
Сверхзвуковое распыление плавающего шарового клапана с металлическим седлом (HVOF, HVAF)
| Сплав на основе никеля | ХВ600-860 (HRC55-65) | Толщина покрытия 0,5-1,2 мм |
| Сплавы на основе кобальта | ХВ600-900 (HRC55-67) | Толщина покрытия 0,5-1,2 мм |
| Сплав на основе никеля | ХВ600-860 (HRC55-65) | Толщина покрытия 0,4-0,8 мм |
| Сплавы на основе кобальта | ХВ600-900 (HRC55-67) | Толщина покрытия 0,4-0,8 мм |
| Вольфрам Карбид | ХВ950-1400 (HRC68-76) | Толщина покрытия 0,15-0,25 мм |
| Карбид хрома | ХВ850-1150 (HRC66-72) | Толщина покрытия 0,15-0,25 мм |
| Сплав на основе никеля | ХВ600-860 (HRC55-65) | Толщина покрытия 0,15-0,25 мм |
| Сплавы на основе кобальта | ХВ600-900 (HRC55-67) | Толщина покрытия 0,15-0,25 мм |
Стандарт плавающего шарового крана с металлическим седлом
| Стандартные характеристики фланцевого шарового крана ANSI CLASS 150/600 | |
| Стандарт проектирования и производства | API 6D/ASME B16.34 |
| Стандарт толщины стенки | API 6D/ASME B16.34 |
| Стандартные размеры по лицевой стороне | API 6D/ASME B16.34 |
| Стандартный размер конца фланца | ANSI/ASME B16.5 (от 1/2 до 2 дюймов) |
| Стандарт проверки и тестирования | API 6D/API 598 |
| Стандарт пожаробезопасного проектирования | API 607/БС 6755 |
| Стандарт материала | Нэйс МР 0175 |
| Стандартные характеристики фланцевого шарового крана DIN PN16/40 | |
| Стандарт проектирования и производства | ЭН1983, ЭН12516-1 |
| Стандартный размер конца фланца | DIN2543-2545, EN1092-1, PN16/40 |
| Стандартные размеры по лицевой стороне | ДИН3202-Ф1, ЭН558-1 |
| Стандарт проверки и тестирования | ДИН3230, ЭН12266-1 |
Особенности плавающих шаровых кранов с металлическим седлом
| Полный порт | 1/2"-2"(Ду15-Ду50) |
| Рабочее давление на фланцевом конце | Ру16/160, класс 150/900 |
| Ручка с запирающим устройством | Необязательный |
| ISO5211 Высокая платформа | Необязательный |
Температура корпуса клапана плавающих шаровых кранов с металлическим седлом
| Корпус клапана из углеродистой стали (WCB) | -30℃～425℃ |
| Корпус клапана из нержавеющей стали 304 | -268℃～649℃ |
| Корпус клапана из нержавеющей стали 304L | -268℃～649℃ |
| Корпус клапана из нержавеющей стали 316 | -268℃～649℃ |
| Корпус клапана из нержавеющей стали 316L | -268℃～649℃ |
